Comment l'utiliser ? Ardusimple produits avec SW Maps sur Android smartphones/comprimés
Il existe de nombreux SIG applications compatibles avec nos appareils, mais SW Maps est notre préférée. Il prend en charge u-blox Les modules F9P ont un NTRIP client, est léger et gratuit.
Dans ce tutoriel étape par étape, nous expliquerons comment se connecter ArduSimple produits sur votre appareil Android et utilisez-le avec SW Maps.
Matériel requis:
- RTK Portable Bluetooth Kit
- USB OTG câble (facultatif si vous souhaitez vous connecter via USB)
- une banque d'alimentation (en option si vous souhaitez vous connecter via Bluetooth)
- a smartphone ou une tablette
Logiciel requis:
- Cartes SW pour Android OS
Comment utiliser le récepteur RTK avec SW Maps sur les appareils Android ?
- Assurez-vous que votre appareil prend en charge Bluetooth 2.0 ou dispose de capacités USB OTG.
- Assurez-vous que votre langue Android est définie sur l'anglais, car certains utilisateurs ont signalé des problèmes de compatibilité avec d'autres langues.
- Télécharger Cartes SW app de Google Play et installez-la sur votre appareil.
- Branchez le GNSS connectez l'antenne à votre appareil, dans un endroit offrant une bonne vue sur le ciel ou près d'une fenêtre pour tester la fonctionnalité.
Il existe deux options de connexion : via USB OTG et via Bluetooth.
Si vous vous connectez via USB OTG, sachez que le câble OTG doit être directement connecté à votre smartphone.
CONNEXION PAR USB OTG
CONNEXION PAR BLUETOOTH
CONNEXION PAR USB OTG
La meilleure option (si votre appareil le prend en charge) puisque vous pouvez l'alimenter et communiquer avec lui en même temps
- Connectez le récepteur à votre appareil mobile avec le câble USB OTG. Ouvrez l'application SW Maps et accordez les autorisations (la première fois uniquement).
- Cliquez sur l'icône de l'antenne pour afficher le menu de l'application.
- Dans le mode de connexion, sélectionnez USB Serial.
- Sous Devices, robinet u-blox Récepteur GNSS. Ensemble BaudRate à 115200 bps (si vous avez commandé votre kit Professinal avant le 09.10.2023, réglez BaudRate sur 38400 bps).
- Ensemble Instrument Height en fonction de la hauteur de votre poteau ou de votre antenne, si vous souhaitez mesurer l'emplacement du sol.
- Appuyez sur le CONNECT bouton. Les données GPS commenceront à être diffusées.
CONNEXION PAR BLUETOOTH
- Alimentez votre Ardusimple kit à l’aide de son connecteur USB. Utilisez une banque d'alimentation USB, un adaptateur secteur mural, smartphone, ordinateur portable, etc.
- Activez la connexion Bluetooth sur votre appareil.
- Associez le Ardusimple carte dans le menu Bluetooth Android. Lors de la recherche d'appareils, vous ne verrez peut-être que l'adresse MAC, mais une fois couplé, le nom sera mis à jour en BT+BLE_Bridge_XXXX, Où XXXX est un nombre aléatoire. Le mot de passe est 1234. L'appairage ne doit être fait qu'une seule fois. Contrairement aux autres appareils Bluetooth, il ne s'affichera pas comme "connecté" tant que vous n'aurez pas cliqué sur le bouton "connecter" dans une application.
- Ouvrez l'application SW Maps et accordez les autorisations (la première fois seulement). Appuyez sur l'icône d'antenne.

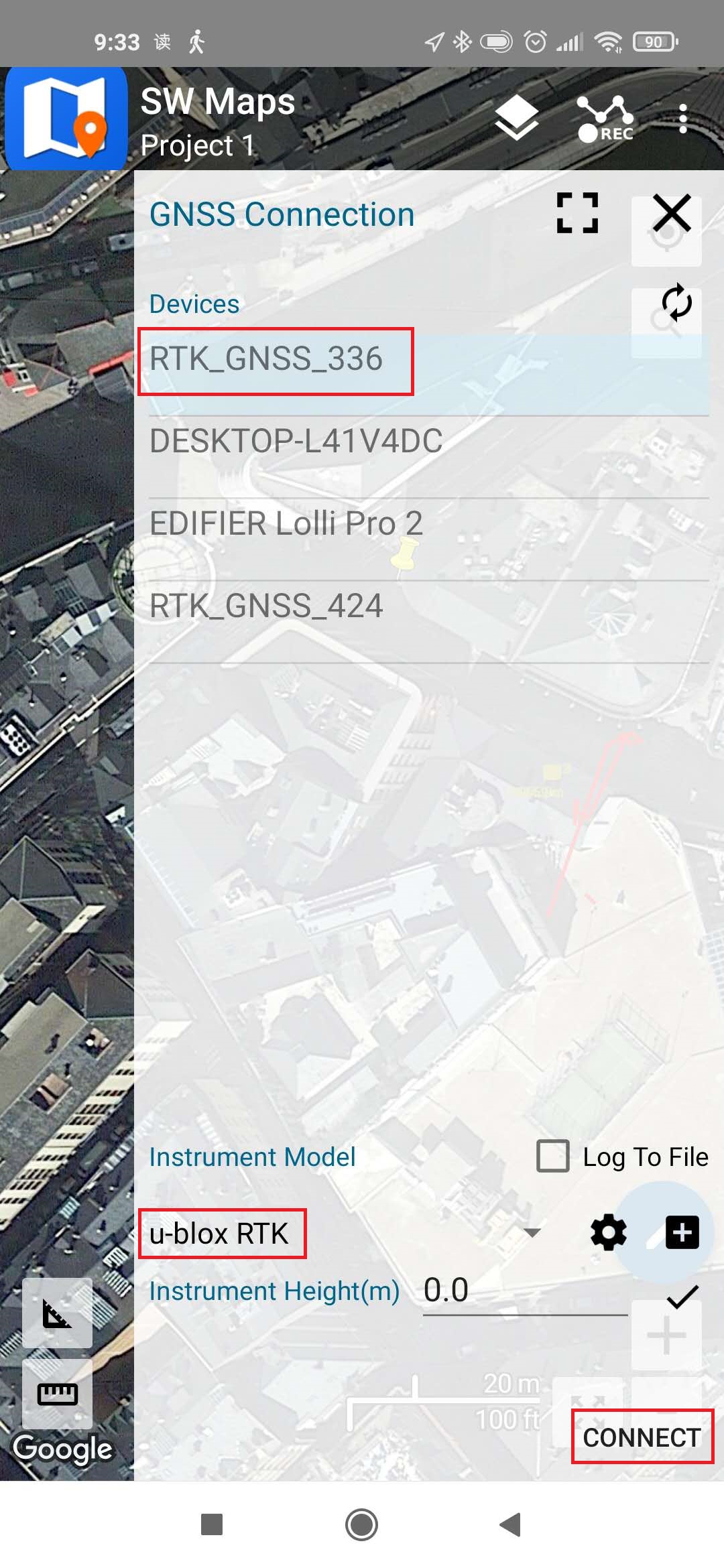

- Sélectionnez Bluetooth LESous « Appareils », sélectionnez celui que vous avez précédemment appairé. Réglez la hauteur de l'instrument en fonction de la hauteur de votre mât ou de votre antenne, si vous souhaitez mesurer la position au sol. Appuyez sur l'icône CONNECT .
- Les données GPS commenceront à être diffusées.
- Puisque vous disposez d'un récepteur GNSS compatible RTK, connectons-le à un NTRIP serveur pour obtenir une précision en cm. Revenez au menu SW Maps et sélectionnez NTRIP Client.
- Remplissez tous les champs avec votre NTRIP Données du fournisseur. Si plusieurs points de montage sont répertoriés, choisissez celui le plus proche de votre position actuelle pour une précision et des performances optimales. La station de référence virtuelle (VRS) est généralement un bon choix par défaut, car elle fournit des données de correction adaptatives à votre position. Vérifiez-la. Send NMEA GGA to NTRIP Caster Si vous vous connectez à un VRS. Si vous ne savez pas comment trouver NTRIP fournisseur dans votre région, nous avons préparé une liste de Services de correction RTK dans votre pays, consultez la page pour trouver le service qui vous convient.
- Lorsque vous cliquez CONNECT, si tout a fonctionné, vous verrez le flux de données en vie.
- Accédez au menu SW Maps et sélectionnez Skyplot. Vous pouvez voir que le type de correction est RTK Float ou RTK Fix et la position réelle avec une précision centimétrique.
- Vous pouvez cliquer sur le bouton surligné en rouge pour que l'application centre la carte sur l'emplacement de votre récepteur. Le pointeur indiquant votre position changera de couleur en fonction de l'état de localisation de votre récepteur. De plus, vous avez la possibilité d'ajuster la couche de carte, d'inclure des points, des traces, ainsi que d'importer ou d'exporter des emplacements enregistrés, entre autres fonctionnalités.
- Vous pouvez vous familiariser avec l'application SW Maps en explorant ses différentes options. Si vous préférez un guide, vous pouvez accéder à Manuel d'utilisation ici.
Pour plus de conseils sur l'utilisation d'un récepteur RTK avec SW Maps sur votre appareil Android, consultez le ArduSimple tutoriels :
